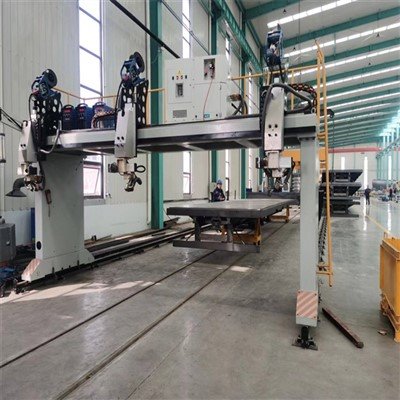

Sistèm mekanik la prensipalman konsiste de yon kabann machin, aparèy ak sipò oksilyè pou pyès travay la, yon mekanis amann -soude zam, ak yon mekanis pou deplase pyès la oswa zam. Akòz diferan fòm, gwosè, ak kote kouti soude nan divès kalite pyès, chak designer gen pwòp filozofi konsepsyon yo, sa ki lakòz yon gran varyete estil machin soude. Sèvi ak ekipman yo montre nan Figi 3, nou pral eksplike konsèp konsepsyon an an detay.
2.1 Kabann machin: kabann nan machin prensipalman sipòte ekipman an epi yo ka konstwi soti nan swa depoze oswa konpozan soude. Akòz sik pwodiksyon long la ak pri segondè nan Distribisyon, li se tipikman konstwi soti nan Des ak plak asye soude ansanm, rkwit, ak tise byen machin. Sa pèmèt pou yon manifakti rapid ak pri -efikas, sa ki lakòz itilizasyon toupatou.
2.2 Enstalasyon ak Mekanis Sipò Oksilyè: Aparèy sa yo sekirize pozisyon relatif pyès la ki baze sou sifas machinn pyès la oswa twou lokalize yo. Manyèl, pneumatik, elektrik, oswa idwolik kontwòl nan mouvman aparèy la fasilite blocage ak pwezante nan pyès travay la . 2.3 Welding Gun Fine Ajustment: Pou fè aliman soude zam la ak kouti soude a, zam soude a mande pou ajisteman twa -dimansyon nan direksyon X, Y, ak Z. Sa a asire direksyon zam la ki aliyen ak kouti soude a. Anplis de sa, wotasyon nan tout direksyon yo mande, tou depann de kondisyon yo soude pwosesis.
2.4 Mouvman pyès travay oswa zam: Pou soude kouti lineyè, sikilè oswa koube, zam soude a ak pyès travay la dwe deplase youn ak lòt. Swa zam soude a oswa pyès travay la ka deplase. Apwòch konsepsyon an depann de fòm ak gwosè pyès la. Prensip konsepsyon an priyorite mekanis ki pi senp la, kontwòl ki pi senp la, ak fason ki pi pratik pou travayè yo chaje ak dechaje pyès travay la. Nan yon soude kouti sikonferans, materyo a deplase, pandan y ap zam soude a rete estasyonè. Nan yon soude kouti dwat, materyo a rete estasyonè, pandan y ap zam soude a deplase lineyè.
